Das Produktportfolio der mdexx Axialventilatoren, Diagonalventilatoren und Radialventilatoren erfüllt die Bedürfnisse unserer Kunden im höchsten Maße. Bei der technischen Auslegung spielen Schlüsselfaktoren unserer Kunden die Hauptrolle. Sie bilden zusammen mit allen anderen Randparametern der Spezifikation den Mittelpunkt für die Konzipierung. Hierbei wird hinsichtlich Geometrie und Leistung optimiert. Einfach gesagt: wir entwickeln für Sie auf den Punkt.

mdexx Radialventilatoren entsprechen den neuesten Anforderungen aus den weltweiten Märkten. Egal ob ErP-Konformität, Effizienzerhöhung, Leistungsoptimierung oder Verringerung der Akustikspektren – wir haben zu 100% den passenden Radialventilator im Programm.

mdexx Axialventilatoren zeichnen sich alle durch eine sehr hohe Leistungsdichte in Betriebspunkten mit hohem Volumenstrom und kleinen bis mittleren Druckbedarfen aus. Unsere Kunden schätzen vor allem die sehr niedrigen Bauhöhen unserer Axialventilatoren, die aber dennoch alle geforderten Betriebspunkte abdecken.

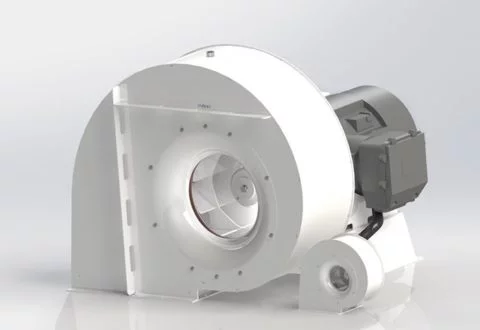

Beispielhafte Darstellung von einem Radialventilator

Radialventilator

Volumenstrom

max. 30m³/s

Druck

max. 20.000Pa

Ausführung
  • Gehäuse mit pulverbeschichteter, kratzfester Oberfläche
  • Drehstrommotor 50 oder 60Hz (Direktantrieb)
  • Motor für anormale Spannungen
  • Sondermotoren, z.B.explosionsgeschützte Ausführung
  • Laufrad mit pulverbeschichteter, kratzfester Oberfläche
Polzahl

2    4    6    8

Motor Drehzahl (50Hz in U/min-1)

3.000    1.500    1.000    750

(oder frequenzgesteuert)

Rad-Durchmesser

250 bis 1.600mm

Beispielhafte Darstellung von einem Axialventilator

Axialventilator

Volumenstrom

max. 40m³/s

Druck

max. 2000Pa

Ausführung
  • Rohrgehäuse mit pulverbeschichteter, kratzfester Oberfläche– alternativ auch feuerverzinkt und zusätzlich nasslackiert
  • Drehstrommotor 50 oder 60Hz (Direktantrieb)
  • Sondermotoren z.B. für anormale Spannungen und Drehzahlen
  • Flügelrad aus seewasserbeständigem Aluminium
  • Zubehör: Füße, Flansche, Schutzgitter, Einströmdüsen
Polzahl

2    4    6    8    10    12

Motor Drehzahl (50Hz) in U/min-1

3.000    1.500    1.000    750    600    500

Rad-Durchmesser

400 bis 1.600mm

Übersicht Produkte: Axialventilatoren und Radialventilatoren von mdexx

Der Fokus unserer Ingenieure bei der Entwicklung der besten Lösung unterliegt immer der Berücksichtigung des Gesamtsystems. Dabei spielt die jahrzehntelange Erfahrung unserer Entwickler im Bereich der Thermodynamik und Strömungstechnik eine entscheidenden Rolle, denn nur wer das Gesamtsystem betrachtet, kann einen optimalen Radialventilator, Diagonalventilator oder Axialventilator definieren.

Unser Vertriebs- und Engineering Team verliert dabei nie den Blick auf das Wesentliche:

  • Höchstmögliche Effizienz im Betriebsbereich
  • Ausgewogenes und sehr niedriges Akustikniveau
  • Sehr hohe Lebensdauer bei diversen Betriebsarten
  • CFD- und FEM-Berechnung
  • Kennlinienermittlung mittels lufttechnische Prüfstände
  • Kostenoptimierung durch sehr hohe Fertigungstiefe
  • Vermeidung von Overengineering
  • Hochmoderner Maschinenpark mit Prozesszeiten
  • Redundanz der Produktionsmaschinen zur Sicherstellung der Lieferfähigkeit
  • Dokumentationen gem. DIN ISO Vorgaben
  • Unterstützung durch externe Labore

Senden Sie uns Ihre Anfrage an ventilatoren@mdexx.com oder nutzen Sie unsere Anfragemöglichkeit über unseren Produktkonfigurator.



Bei der Auswahl der Axialventilatoren und Radialventilatoren stehen uns diverse technische Konfigurationen zur Verfügung:

  • Laufräder
  • Gehäuse
  • Einströmdüsen
  • Anbauteile

Für Radialventilatoren, Diagonalventilatoren und Axialventilatoren

  • Variable Schaufelanzahl
  • Baustahl, Edelstahl, Guss, Aluminium und Kunststoff
  • Optimierung der Luftführung mittels CFD-Berechnungen
  • FEM-Berechnungen zur Sicherung der Festigkeitsansprüche
  • Beschichtet nach DIN EN ISO 12944 – C3, C4 und C5
  • Nasslack- und Pulverbeschichtung mit eigener Beschichtungsanlage
  • Wuchtung nach DIN EN ISO 1940 – G2.5, G4.0, G6.3
  • Schweißung und Ausführung nach DIN EN ISO 15085

Antrieb:

  • Außenläufermotor und Innenläufermotor
  • AC-, DC und EC-Antriebstechnolgie
  • Pneumatische und hydraulische Antriebe
  • Frequenzumrichter und individuelle Steuerungen
  • Temperaturschalter und diverse weitere Konfigurationsmöglichkeiten

Im Bereich der Antriebstechnologien haben wir seit Jahrzehnten starke und vertrauensvolle Partnerschaften, so dass wir immer Zugriff auf alle verfügbaren und neuen Technologien in diesem Bereich haben. Kommen Sie gerne auf uns zurück: ventilatoren@mdexx.com oder über den Produktkonfiguartor.



Produktliste:

Für Anfragen und Nachbestellungen finden Sie hier eine Auflistung unserer Typnummern.
